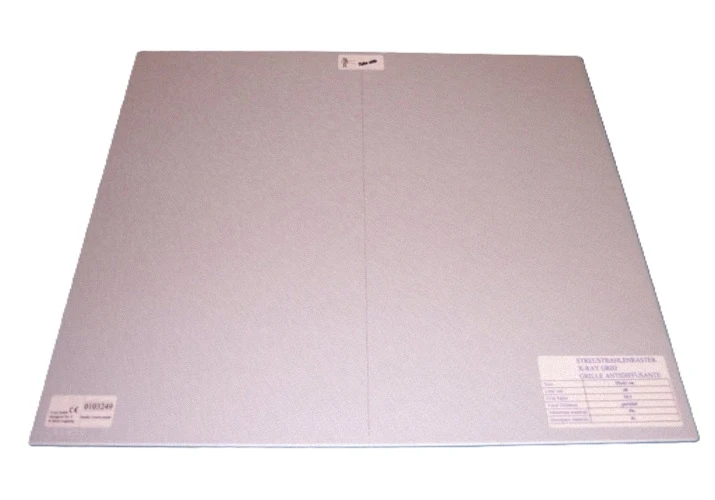

Tunnelraster / Streustrahlenraster
Lieferbar als:
• Einlegeraster zum Einbau in Röntgenkassetten (Rastermaß = Filmformat)
• Auflegeraster, lose auf die Röntgenkassette aufgelegt (Rastermaß = Kassettenaußenmaß)
• Rasterbrücke (Slip-on-Raster) zum Aufstecken auf Röntgenkassetten, mit oder ohne Kohlefaserschutzabdeckung
Die Raster bestehen aus zeilenförmig angeordneten, hochkant stehenden Bleilamellen. Es gibt zwei Haupttypen:
- Parallelraster – einfachere Zentrierung, geeignet bei kleinen Fokussierungsabständen (< 1 m), jedoch weniger homogene Bildqualität bei größeren Formaten.
- Fokussierte Raster – höchste Aufnahmequalität, abgestimmte Lamellen, erfordern exakte Zentrierung und Fokussierung.
Alle Raster sind für unterschiedliche Fokussierungsabstände (fo) und in verschiedenen Ratios lieferbar.
Bevorzugte Anwendungsbereiche:
Bettaufnahmen, Unfallstationen
Rastertypen und Anwendung
Je nach Anwendungsfall werden Raster mit unterschiedlicher Linienzahl (Anzahl der Bleilamellen pro cm) und verschiedenen Ratios (Schachtverhältnis) verwendet.
Die Raster sind in allen Filmformaten (cm und inch) sowohl fokussiert als auch parallel lieferbar.
Beispiel: Raster für Lungenaufnahmen
Spezial-Einlegeraster Typ 40/8, parallel, 35 × 43 cm – Parallelraster zum Einlegen in Röntgenkassetten, Filmformat 35 × 43 cm, Ratio 8:1, 40 Linien/cm, Lamellen verlaufen parallel zur langen Seite (43 cm).
Hinweis: Falls nichts anderes angegeben ist, wird das Raster standardmäßig mit der Lamellenlaufrichtung parallel zur längeren Seite gefertigt.
Bitte beachten Sie: Alle Angaben und Abbildungen sind unverbindlich. Änderungen des Liefergegenstandes gegenüber den hier gezeigten Modellen sind vorbehalten.
