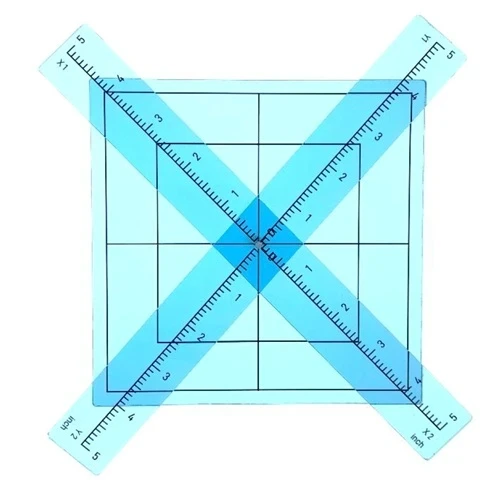

Röntgen Kreuzlineal PMMA – bewegliches Referenzlineal mit Inch-Skala für Radiologie und NDT

Das Röntgen Kreuzlineal aus PMMA besteht aus zwei beweglichen Röntgenlinealen mit Inch-Skala, die über eine Kunststoffschraube verbunden sind. Diese Konstruktion ermöglicht präzise Kreuzreferenzen und geometrische Messungen direkt im Röntgenbild und eignet sich besonders für internationale Prüfanwendungen und Kalibrierungen.

Material und Aufbau

• Material: PMMA, blautransparent
• Zwei bewegliche Röntgenlineale mit Inch-Skala
• Verbindung über Kunststoffschraube
• Kreuzdarstellung für Referenzmessungen möglich
• Optional mit zusätzlicher Grundplatte erhältlich

Technische Daten

• Hauptskala: 1 Inch
• Unterteilung: 0,1 Inch
• Breite: 32 mm
• Dicke: 3 mm
• Gravurtiefe: 1,5 mm
• Gravurbreite: 0,5 mm
• Maximale Länge: 2 × 5 Inch (10 Inch)
• Artikelnummer: 318931
• Satz bestehend aus 2 Stück Kreuzlineale

Varianten und Ausführungen

• Bewegliche Kreuzlineal-Ausführung
• Ideal für internationale Anwendungen mit Inch-Referenz
• Optional mit zusätzlicher Trägerplatte
• Besonders geeignet für geometrische Referenzmessungen
