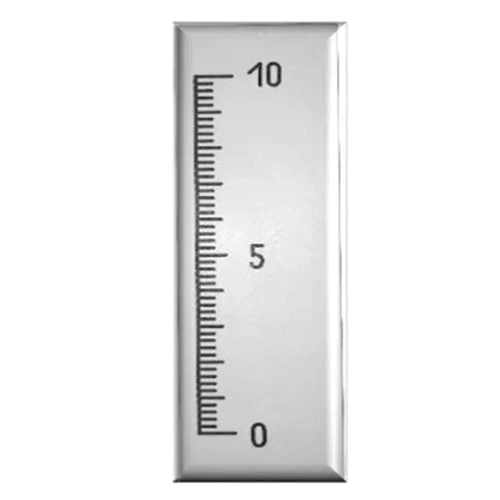

Röntgenlineal mit Wolfram – Präzisions Messlineal für Radiologie und NDT Revers
Röntgenlineal mit Wolfram – Präzisions Messlineal für Radiologie und NDT Revers
Das Röntgenlineal mit Wolfram-Skala ermöglicht eine präzise Längenmessung direkt auf dem Röntgenbild. Durch die integrierten Wolfram-Markierungen ist ein exaktes Ablesen während der Bildauswertung möglich und eignet sich ideal für Qualitätssicherung, Konstanzprüfungen und Messreferenzen.
Material und Aufbau
- Material: PVC (RAL 7035)
- Gefräste Skala mit Wolframeinlage
- Biokompatible Materialien
- RoHS- und REACH-konform
- Robuste Industrieausführung
Technische Daten
- Skalierung: 2 cm Hauptteilung
- Unterteilung: 2 mm
- Breite: 40 mm
- Dicke: 5 mm
- Frästiefe: 1,5 mm
- Fräserdurchmesser: 0,8 mm
- Maximale Länge: bis 200 cm
- Einsatzbereich: ab ca. 70 kV
Varianten und Anpassungen
- Längen nach Kundenwunsch möglich
- Ableserichtung oben nach unten oder revers möglich
- Sonderanfertigungen erhältlich
- Anpassung an verschiedene Strahlungsenergien möglich
Berechnung
Die Berechnung erfolgt in 10-cm Schritten. Beispiel: Bei 15 cm erfolgt die Berechnung auf Basis von 20 cm.
Lieferung
Lineale ab einer Länge von 1,20 m werden per Spedition geliefert.
Hygiene und Aufbereitung
Röntgenlineale gelten gemäß DGSV als unkritisches medizinisches Zubehör. Eine Reinigung mittels Wischdesinfektion ist ausreichend.
- Reinigung mit handelsüblichen Desinfektionsmitteln
- Wischdesinfektion ausreichend
- Nicht für Autoklav oder Sterilisation geeignet
Einsatzbereiche
- Radiologie
- Veterinärmedizin
- Industrie Röntgen (NDT)
- Qualitätssicherung
- Konstanzprüfungen nach DIN Vorgaben
- Messreferenz für DR- und CR-Systeme
Anfrage und Beratung
Weitere Informationen zu den Röntgenlinealen sowie individuelle Angebote erhalten Sie direkt bei NDTMED.
Technische Änderungen vorbehalten.
