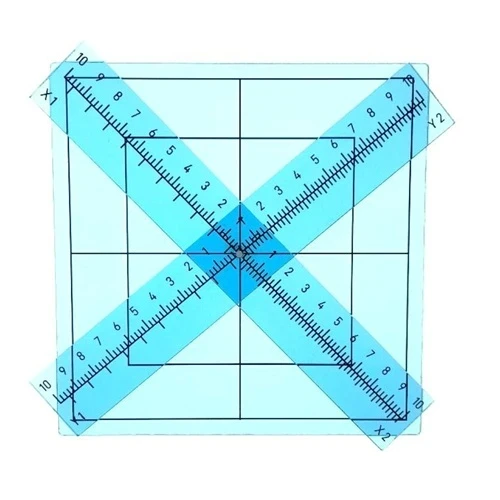

Röntgen Kreuzlineal PMMA – bewegliches Referenzlineal für Radiologie und NDT

Das Röntgen Kreuzlineal aus PMMA besteht aus zwei beweglichen Röntgenlinealen, die über eine Kunststoffschraube miteinander verbunden sind. Diese Konstruktion ermöglicht die Darstellung von Referenzachsen und Kreuzmessungen direkt im Röntgenbild und eignet sich besonders für Konstanzprüfungen sowie geometrische Prüfaufgaben.

Material und Aufbau

• Material: PMMA, blautransparent
• Zwei bewegliche Röntgenlineale
• Verbindung über Kunststoffschraube
• Kreuzdarstellung für Referenzmessungen möglich
• Optional mit zusätzlicher Grundplatte erhältlich

Technische Daten

• Hauptskala: 1 cm
• Unterteilung: 1 mm und 5 mm
• Breite: 32 mm
• Dicke: 3 mm
• Gravurtiefe: 1,5 mm
• Gravurbreite: 0,5 mm
• Maximale Länge: 2 × 20 cm
• Artikelnummer: 318930
• Satz bestehend aus 2 Stück Kreuzlineale

Varianten und Ausführungen

• Bewegliche Kreuzlineal-Ausführung
• Optional mit zusätzlicher Trägerplatte
• Ideal für geometrische Referenzmessungen
• Besonders geeignet für Konstanzprüfungen
