Röntgen Kalibrierkugeln – Referenzkugel und Kalibrierkugel für digitale Röntgenaufnahmen, PACS und präzise Vermessung
Hochpräzise Kalibrierkugeln für exakte radiologische Vermessung
Röntgen Kalibrierkugeln dienen als definierte Referenzkörper zur exakten Vermessung digitaler Röntgenbilder. Sie eignen sich für digitale Röntgensysteme (DR/CR), für die Nutzung in PACS-Systemen sowie für Anwendungen wie präoperative Planung und Implantatvermessung.
Verfügbar sind Ausführungen mit 25 mm und 30 mm Durchmesser in unterschiedlichen Varianten für stationäre oder flexible Anwendungen.
Ihre Vorteile auf einen Blick
- Exakte Vermessung digitaler Röntgenbilder
- Geeignet für DR- und CR-Systeme
- Nutzbar in PACS-Umgebungen
- Für Orthopädie, Veterinärmedizin und Humanmedizin
- Hochpräzise geschliffen
- Edelstahl 1.4301 mit hoher Maßgenauigkeit
Wofür werden Röntgen Kalibrierkugeln eingesetzt?
Kalibrierkugeln dienen als definierte Referenzgröße zur exakten Vermessung radiologischer Aufnahmen. Sie sind insbesondere dann sinnvoll, wenn Bildgrößen, anatomische Strukturen oder Implantatdimensionen auf digitalen Röntgenbildern möglichst präzise beurteilt werden sollen.
Typische Einsatzbereiche sind Orthopädie, Veterinärmedizin und Humanmedizin. Gerade bei digitalen Röntgenaufnahmen, die in PACS-Systemen weiterverarbeitet oder für präoperative Planungen verwendet werden, ist eine definierte Referenzgröße ein wesentlicher Vorteil.
Produkteigenschaften der Kalibrierkugeln
Hohe Präzision
Die Kalibrierkugeln sind in den Durchmessern Ø 25 mm und
Ø 30 mm erhältlich.
Die Maßgenauigkeit beträgt jeweils ± 0,005 mm.
Material
Gefertigt aus rostfreiem Edelstahl (Werkstoff 1.4301) und hochpräzise geschliffen.
Kompatibilität
Geeignet für digitale Röntgensysteme (DR/CR) sowie für die Verwendung in PACS-Systemen.
Anwendungsfokus
Geeignet für präoperative Planung, Implantatvermessung und die Maßkalibrierung digitaler Aufnahmen.
Technische Daten im Überblick
| Merkmal | Ausführung |
| Produkt | Kalibrierkugel / Referenzkugel |
| Material | Edelstahl 1.4301 |
| Durchmesser | 25 mm / 30 mm |
| Maßgenauigkeit | ± 0,005 mm |
| Oberfläche | hochpräzise geschliffen |
| Merkmal | Eignung |
| Systeme | DR / CR / XR |
| Softwareumgebung | PACS geeignet |
| Einsatzbereiche | Orthopädie / Veterinärmedizin / Humanmedizin |
| Schwanenhals Standard | ca. 30 cm |
| Verlängerung Ø 25 mm | bis ca. 50 cm möglich |
| Verlängerung Ø 30 mm | nicht möglich |
Verfügbare Durchmesser und Ausführungen
Die Kalibrierkugeln sind in den Durchmessern 25 mm und 30 mm verfügbar. Erhältlich sind mehrere Ausführungen, darunter Kalibrierkugel einzeln, Kalibrierkugel am Schwanenhals auf Fuß, Kalibrierkugel an mobiler Halterung sowie Varianten mit Unterlage.
Varianten für stationäre und flexible Anwendungen
Kalibrierkugel einzeln
Für Anwender, die eine reine Referenzkugel ohne zusätzliche Halterung benötigen.
Schwanenhals auf Fuß / Unterlage
Geeignet für stationäre Anwendungen mit definierter und zugleich flexibel positionierbarer Referenzkugel.
Mobile Halterung
Für flexible Positionierung direkt an der Anwendungssituation.
Unsere Serviceleistungen im Bereich Röntgentechnik
- Konstanzprüfung Röntgenanlagen
- Monitor Konstanzprüfung DIN 6868-57/157
- Wartung von Röntgengeräten
- DR Retrofit Digitalisierung
- Röntgen Reparatur Service
- Strahlenschutz Beratung
Typische Suchanfragen rund um Kalibrierkugeln für Röntgen
Röntgen Kalibrierkugel, Referenzkugel Röntgen, Kalibrierkugel PACS, Kalibrierkugel Orthopädie, Kalibrierkugel Veterinär, Kalibrierkugel Humanmedizin, Röntgen Referenzkugel 25 mm, Röntgen Referenzkugel 30 mm, Kalibrierkugel DR System, Kalibrierkugel CR System, Implantatvermessung Röntgen Kugel, PACS Vermessung Referenzkugel, Schwanenhals Kalibrierkugel, mobile Kalibrierkugel Röntgen, Präzisionskugel Röntgenaufnahme, Röntgen-Referenzball
Schwanenhals-Ausführungen und Sonderlängen
Die Standardlänge des Schwanenhalses beträgt ca. 30 cm. Bei der Ausführung Ø 25 mm ist eine Verlängerung bis ca. 50 cm möglich. Bei der Ausführung Ø 30 mm ist eine Verlängerung nicht vorgesehen.
Bei Schwanenhalsverlängerungen sollte das gewünschte Gesamtmaß in Zentimetern angegeben werden. Die Kalkulation erfolgt in 10-cm-Schritten. Sonderausführungen und angepasste Längen sind auf Anfrage möglich.
Aufpreise Schwanenhals Verlängerung
Ø 25 mm – Aufpreis je 10 cm Verlängerung
Ø 30 mm – Verlängerung nicht möglich

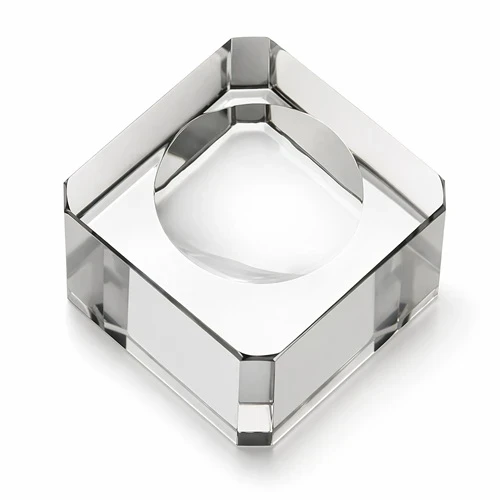

optionaler Kugelständer – sichere Aufbewahrung
Ständer zur sicheren und schonenden Aufbewahrung von Prüfkugeln. Die formgenaue Aufnahme verhindert ein Verrutschen oder Beschädigen der Kugel.
Robuste Ausführung für den täglichen Einsatz im Bereich Qualitätssicherung und Konstanzprüfung.
Typische Anwendungen von Kalibrierkugeln
- Implantatplanung in der Orthopädie
- Endoprothetik-Planung
- Digitale Bildvermessung
- Radiologische Referenzmessung
- Veterinärmedizinische Vermessung
- Größenkalibrierung in Röntgenaufnahmen
- Maßreferenz in PACS-Workflows
- Dokumentation medizinischer Bilder
Kalibrierkugel anfragen oder technische Beratung erhalten
Für eine schnelle Bearbeitung Ihrer Anfrage senden Sie uns bitte nach Möglichkeit bereits einige technische Eckdaten. So lässt sich die passende Ausführung gezielt auswählen.
Bitte senden Sie uns möglichst folgende Informationen:
- Praxis / Klinik / Einrichtung / Firma
- Ansprechpartner
- Telefonnummer
- E-Mail-Adresse
- Einsatzbereich
- Lieferadresse
- Gewünschter Durchmesser: 25 mm oder 30 mm
- Gewünschte Ausführung
- Einzelkugel, Schwanenhals oder mobile Halterung
- Benötigte Stückzahl
- Geplanter Einsatz
- Gewünschter Lieferzeitraum
- DR- oder CR-System vorhanden?
- PACS-Nutzung vorgesehen?
- Schwanenhalsverlängerung benötigt?
- Gewünschtes Gesamtmaß in cm
- Sonderausführung gewünscht?
- Besondere Anforderungen
Optional hilfreich:
- Foto der Anwendungssituation
- Hinweise zur geplanten Positionierung
- Besondere Anforderungen an Halterung oder Länge
Je mehr Informationen Sie uns vorab senden, desto gezielter kann die passende Referenzkugel oder Kalibrierkugel für Ihre Anwendung zusammengestellt werden.
Häufige Fragen zu Röntgen Kalibrierkugeln
Für welche Systeme sind die Kalibrierkugeln geeignet?
Die Kalibrierkugeln sind für digitale Röntgensysteme DR/CR sowie für die Nutzung in PACS-Systemen geeignet.
Welche Größen sind verfügbar?
Verfügbar sind Ausführungen mit 25 mm und 30 mm Durchmesser.
Aus welchem Material bestehen die Referenzkugeln?
Die Kalibrierkugeln bestehen aus rostfreiem Edelstahl, Werkstoff 1.4301.
Sind Sonderanfertigungen möglich?
Ja. Sonderausführungen sowie angepasste Schwanenhalslängen sind auf Anfrage möglich.
Sind beide Größen verlängerbar?
Nein. Eine Schwanenhalsverlängerung ist bei Ø 25 mm möglich, bei Ø 30 mm hingegen nicht.
Wofür wird eine Kalibrierkugel bei Röntgenaufnahmen verwendet?
Eine Kalibrierkugel dient als definierte Referenzgröße zur maßstabsbezogenen Vermessung digitaler Röntgenbilder. Dadurch lassen sich anatomische Strukturen oder Implantatgrößen auf der Aufnahme besser einordnen.
Ist die Kalibrierkugel für Orthopädie und Implantatplanung geeignet?
Ja. Die Kalibrierkugeln eignen sich für Anwendungen in der Orthopädie, bei der Implantatvermessung sowie für präoperative Planungen.
Kann die Kalibrierkugel auch in der Veterinärmedizin eingesetzt werden?
Ja. Die Kalibrierkugeln eignen sich für Anwendungen in der Veterinärmedizin, beispielsweise für digitale Röntgenaufnahmen in Tierarztpraxis oder Tierklinik.
Gibt es die Kalibrierkugel auch mit Halterung?
Ja. Je nach Ausführung sind Varianten als Einzelkugel, am Schwanenhals, auf Unterlage oder mit mobiler Halterung verfügbar.
Welche Schwanenhalslänge ist standardmäßig vorgesehen?
Die Standardlänge des Schwanenhalses beträgt ca. 30 cm, sofern keine Sonderlänge angegeben wird.
Kann eine individuelle Schwanenhalslänge bestellt werden?
Ja. Angepasste Schwanenhalslängen sind auf Anfrage möglich. Die Kalkulation erfolgt in der Regel in 10-cm-Schritten.
Sind die Kalibrierkugeln für stationäre und mobile Anwendungen geeignet?
Ja. Je nach gewählter Ausführung eignen sich die Kalibrierkugeln sowohl für stationäre Anwendungen als auch für flexible Positionierung im Untersuchungsablauf.
Warum ist eine definierte Referenzgröße auf dem Röntgenbild wichtig?
Eine definierte Referenzgröße erleichtert die maßstabsbezogene Beurteilung der Aufnahme und verbessert die Vergleichbarkeit bei Vermessungen und Planungen.
Sind die Kalibrierkugeln nur für Humanmedizin geeignet?
Nein. Die Kalibrierkugeln sind für Humanmedizin, Veterinärmedizin und orthopädische Anwendungen geeignet.
Kann ich bei XRAY24 eine passende Ausführung für meinen Anwendungsfall anfragen?
Ja. Wenn du uns Einsatzbereich, gewünschten Durchmesser, Ausführung und eventuelle Sonderwünsche mitteilst, kann eine passende Variante gezielt ausgewählt werden.
Technische Beratung anfragen →
Technische Änderungen vorbehalten. Die gezeigten Bilder dienen als Referenz. Das tatsächliche Produkt kann je nach Ausführung abweichen.
